Эта точка доступа, которая, на первый взгляд, имеет такие непонятные и "неуверяющие" размеры, на самом деле имеет массу плюсов.

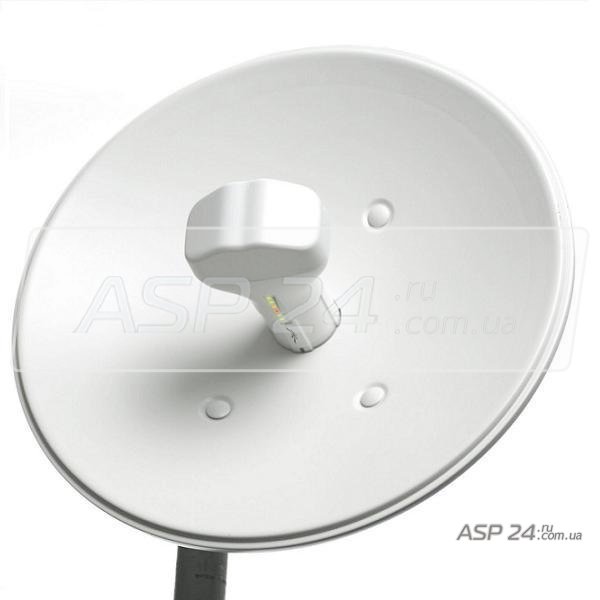

Нужно, наверное, начать с самого конструктива NanoBridge. Понятно, что данная нам точка разрабатывалась или как устройство для режима точка-точка, или как клиентское оборудование на расстояние 1-10 км. Разработчики этого девайса совместили в нём прямофокусную тарелку с двухполяризационным облучателем, который является одновременно активной частью точки. Что это означает (другими словами):
- прямофокус, как известно, это идеал как рефлектор (и это большой плюс);
- двухполяризационная антенна даёт чистый МИМО режим;
- активная часть внутри излучателя исключает потери на кабелях, конекторах + гермобокса нам также уже не нужно.
Иначе говоря, фирма Ubiquity сделала такой как бы маленький идеал в коструктиве всех точек доступа внешнего использования. Но конструктив - это только первый плюс NanoBridge M5, вторым бесспорным его плюсом являются его технические характеристики:
Процессор |
Atheros MIPS 24KC, 400 МГц |
Память |
32MB SDRAM |
Накопитель |
8MB Flash |
Сетевые порты |
1 x 10/100 Ethernet |
Частота |
5470-5825 МГц |
Усиление антенны |
22 dBi |
Размеры |
16 х 8 х 3 см |
Вес |
0,5 кг |
Корпус |
погодоустойчивый пластик с УФ-защитой |
Потребляемая мощность |
5,5 Вт |
Питание |
24 В (POE-24) |
PoE |
да (пары 4, 5+; возврат 7, 8) |
Рабочая температура |
-30°C – +75°C |
Рабочая влажность |
5-95%, конденсат допусти |
Ну, как и в любой работе, можно найти минусы, также есть минусы в работе NanoBridge M5. Но хорошо, что есть они только в конструктиве, а именно в самой сборке и дальнейшим обслуживании. Сборка устройства крайне непродуманна, а именно зубчик на самом излучателе, если попадает в пасы - то просто защёлкивается, и чтобы, например, при обслуживании отключить патчкорд - придётся раскручивать все болтики и альтвёрткой отжимать пластик, чтобы просто вытянуть активную часть точки. Это не очень удобно на самом деле, но разработчики Ubiquity, наверно, сделали так под предлогом – "поставил и забыл".
Итого, теперь, как мы его будем тестировать. Линк будет точка-точка на расстоянии 13 км, идеальная зона Френеля. Тесты проведём для 10 МГц, 20 МГц и 40 МГц полос. На каждой полосе протестируем:
-
UDP трафик передача с размером 1500 байт (приём не было смысла делать, так как он был точно таким же);
-
UDP трафик фул дуплекс с размером 1500 байт;
-
UDP трафик фул дуплекс с размером 150 байт;
-
TCP трафик передача;
-
TCP трафик фул дуплекс.
По обе стороны ethernet’ов NanoBridge у нас стоят микротики, с которых просто удобно этот тест делать. Итого, 3 полосы по 5 тестов, всего 15 тестов которые дадут нам полную картину того, на что способны новые изделия от Ubiquity. Причём заметим, что в этом тесте будет полностью протестировано не только подключение радио-радио, а именно Ethernet+радио – радио+ethenet. Другими словами, правильный тест.
С монтажом самих точек проблем не было, плюс обязательно нужно уточнить, что в комплекте с NanoBridge’ми идут полноценные блоки питания на 24 Вольта 1 Ампер с функцией удалённого сброса к заводским настройкам, что несомненно очень большой плюс, когда точки устанавливаются в трудно доступных местах, телевизионных вышках и т.п.
Первая точка монтировалась на крыше 5-этажного здания, а вторая на одной из вышек, где фото было сделать просто очень тяжело. На две точки мы сразу поставили грозозащиту по ethernet порту, для того чтобы в будущем не искать сервисный центр, который смог бы отремонтировать наш NanoBridge. Кстати, отметим, что в новых девайсах фирмы Ubiquity сетевой порт сделан на одной микросхеме с процессором, другими словами, если ethernet порт сгорит в грозу, то скорее всего вам придётся покупать полностью новую точку, так как ремонт процессора будет равняться цене нового девайса.
1. Тесты в 10 МГц полосе.
Этот же тест, только в фул дуплексе:
Теперь фул дуплекс с размеров 150:
Тест ТСР пакетов на отправку:
Теперь переводим две точки на 20 МГц полосу и с нетерпением смотрим, какой прирост в производительности мы получаем. Сигналы, как и должно было быть, стали немного хуже, но CCQ держится (как и должно быть), что позволило слинковатся на скорости 104 на 78 Mbps.
Ну вот, собственно, и наши 5 тестов.

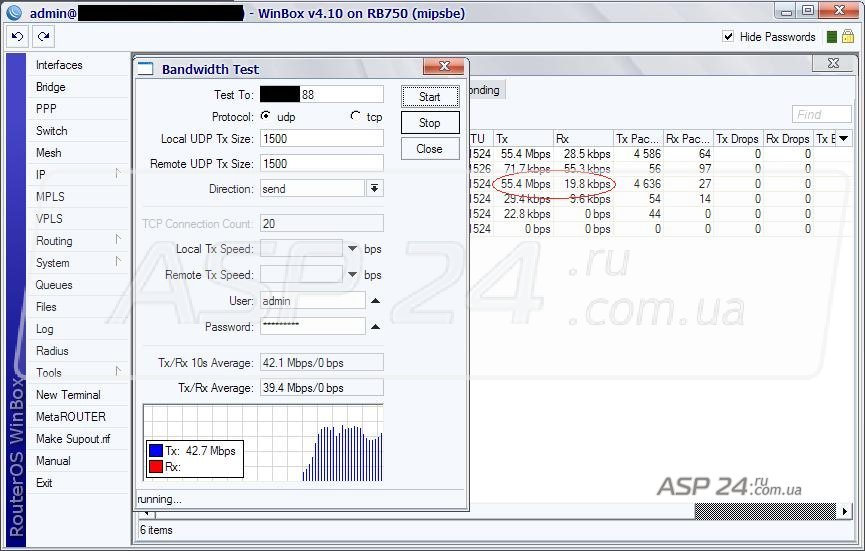

Тут видим прирост примерно в 15-20 Mbps.

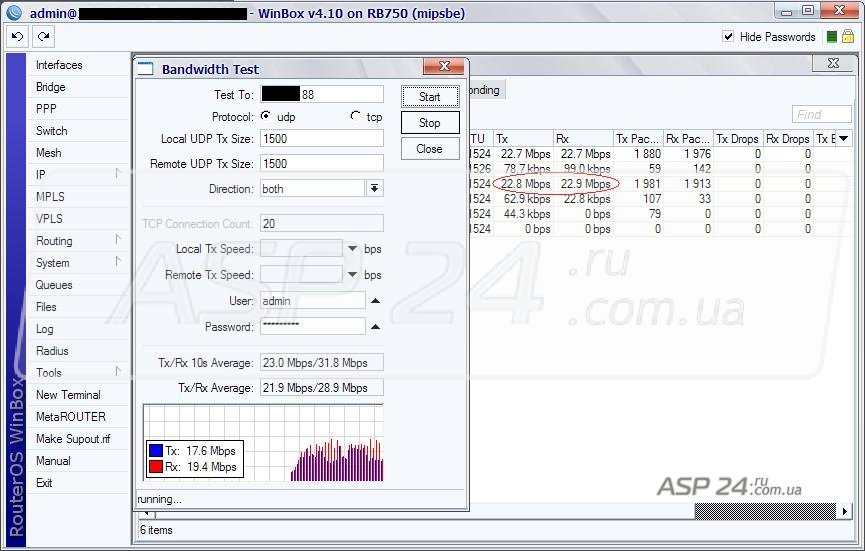

В этом тесте приём немного выровнялся с отправкой и остановился на уровне.

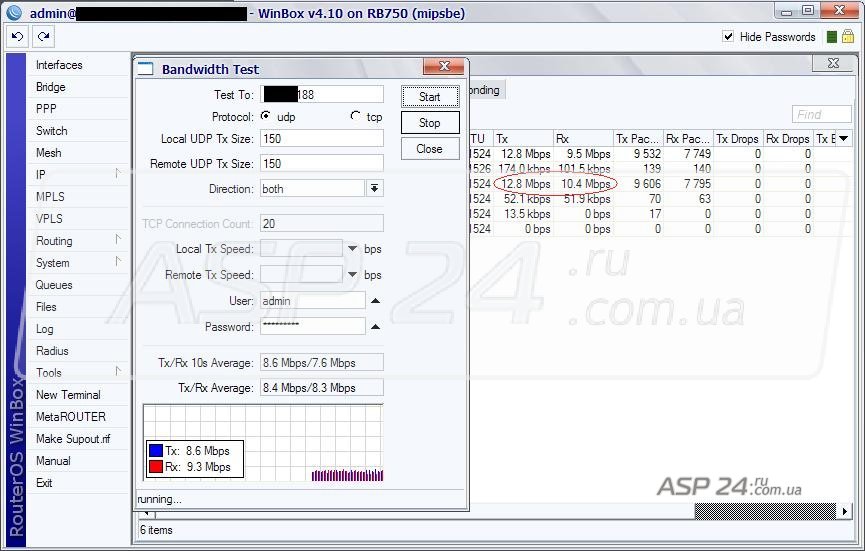

В этом тесте смотреть нужно как на мегабиты, так и на пакетную производительность, которая, как видим, доходит почти до 10 Kpps. Тут точно также приём выровнялся с отправкой в сравнении с 10 МГц тестом.

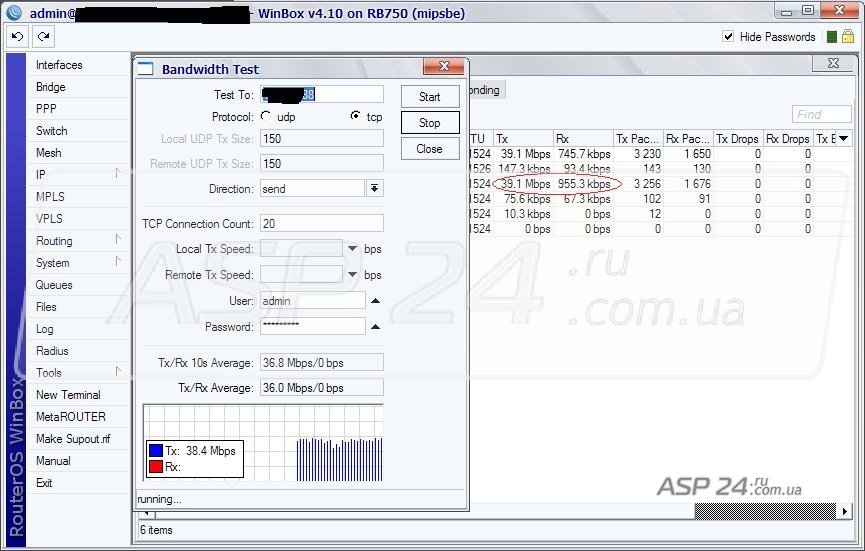

Ну и на тесте ТСР, где очень много зависит от производительности процессора, мы получили плюс 10-12 Mbps, но заметим, что уже тут наш 400 МГц процессор на 750-ом микротике был загружен на 100%, что не даёт полную оценку ТСР тесту.
В этом последнем тесте мы видим двойной выигрыш на отправке и немного на приёме.
3. Тесты в 40 МГц полосе.
Как мы уже убедились, переключать с 10 МГц полосы на 20 МГц полосу есть смысл, когда вам нужно больше чем 15-20 мегабит сметанного трафика. Теперь посмотрим, какой выигрыш нам даст использование всех 40 МГц радиоканала.
Итого, сигналы не изменились, если сравнить с 20 МГц режимом, и CCQ, как и в первых двух тестах, сохраняется на высоте, что позволило установить линк на канальной радио скорости 108 на 162 Mbps, что для расстояния 13 км очень и очень неплохо, если вспоминать, что на родном форуме Ubiquity рекомендуется использовать NanoBridge до 10 км.
Теперь посмотрим, что скажут нам сами тесты.
Прирост чистых 20 мегабит в сравнении с 20 МГц.
Тут видим тройной прирост на отправку и двойной на приём.
А этот интереснейший тест показал нам 0 прироста в сравнении с 20 МГц режимом, что, в принципе, и должно быть.
И тут мы видим всего 5 мегабит плюсом.

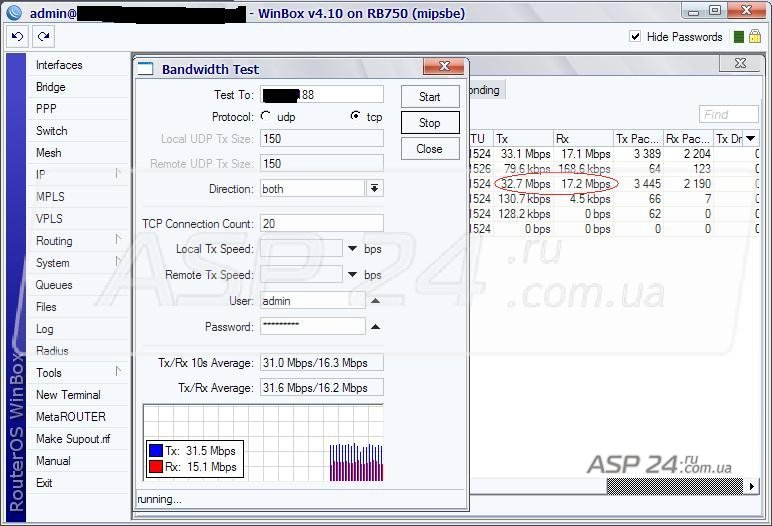

Ну и в фул варианте - прирост на 10 мегабит на отправку и 0 на приём.
Наши ВЫВОДЫ
Теперь все наши тесты для удобства занесём в сравнительную таблицу.
Полоса |
Сигнал \ CCQ |
Канальная скорость |
UDP send 1500 |
UDP both 1500 |
UDP both 150 |
TCP send |
TCP both |
10 МГц |
-64 \ 100% |
52 \ 39 |
26-31 |
22 \ 11,4 |
10,9 \ 7,5 |
23-25 |
13,2 \ 15,3 |
20 МГц |
-68 \ 100% |
104 \ 78 |
42-55 |
22,8 \ 22,9 |
12,8 \ 10,4 |
31-36 |
27,1 \ 19,1 |
40 МГц |
-68 \ 100% |
108 \ 162 |
57-75 |
64,9 \ 40,6 |
11,3 \ 10,8 |
37-39 |
32,7 \ 17,2 |
Ну что ж, сначала нужно сказать, что при таких маленьких размерах рефлектора сигнал на всех режимах на всех полосах был очень хороший; энергетика линка для такого расстояния, можно сказать, идеальная, что показало нам CCQ и канальную скорость очень приличную. Что касается самих тестов, то мы были очень довольны, учитывая, что железяки из ценовой категории 100 у.е. Мы с Вами увидели прекрасные результаты при минимуме монтажа, запуска и т.д. Сами тесты мы делали после 2-ух месяцев ежедневной работы на реальном линке. Проблем за 2 месяца было ровно 0, линк держался абсолютно в любую погоду и аптаймы самих девайсов равнялись аптаймам коннекта. Что касается скоростных показателей, то если у Вас планируется пакетная нагрузка до 10 тысяч пакетов - пара NanoBridge будет идеальным выбором любого сетевика. Насчёт выбора полосы, то тут скорее выбор каждого и нужно отталкиваться от того, что там за трафик будет бегать, и уже в зависимости от нагрузок выбирать режим, но девайсы были включены 1 месяц в 10 МГц полосе и 1 месяц в 20 МГц полосе со средней нагрузкой 5-6 Мбит. Как дисконектов, так и задержек не было ни в одном режиме. Вобщем, если Вам нужен бюджетный линк точка-точка на расстоянии до 15 км с небольшой нагрузкой в 20-30 Мбит, то NanoBridge- это лучший выбор.
fastvd специально для asp24
