Ubiquiti Bullet M5 HP WEB интерфейс

 15 Ноя 2010    Ubiquiti Networks, Практический анализ и программирование для оборудования Ubiquiti

Описание WEB интерфейса Ubiquiti Bullet M5 HP

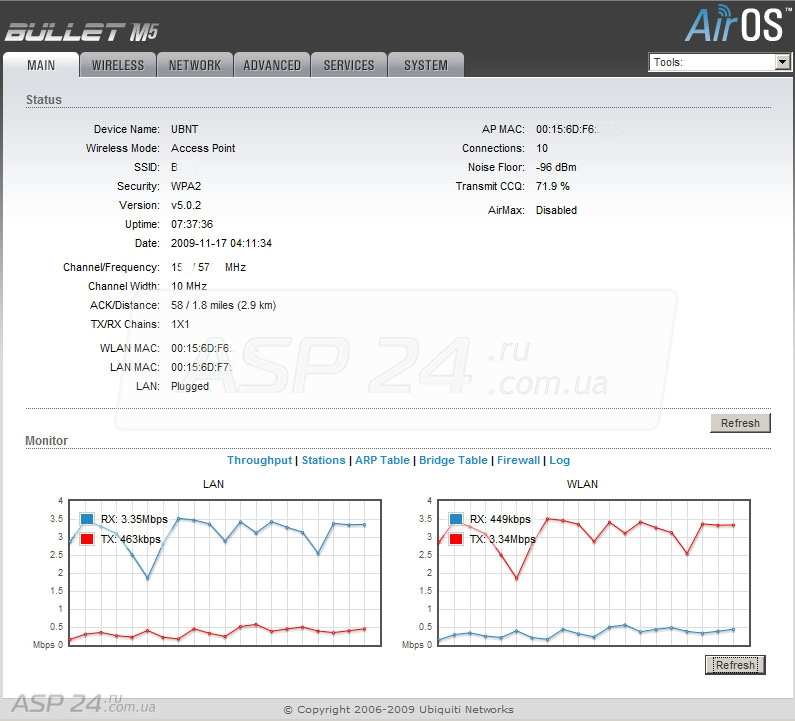

Рис.1. Ubiquiti Bullet M5 HP. Веб интерфейс. Вкладка Main.



В разделе Main отображается информация о настройках Ubiquiti Bullet M5 HP.

Device Name – имя устройства.

Wireless Mode – режимы: точка доступа или клиент.

SSID – идентификатор.

Security – тип шифрования.

Version – версия операционной системы.

Uptime – время беспрерывной работы устройства.

Date – дата и время.

Channel/Frequency – канал и частота, на которой работает базовая станция.

Channel Width – ширина канала.

В нижней части окна находятся два монитора, на которых отображается трафик для обоих интерфейсов.

Кроме этого, в правом верхнем углу расположен набор инструментов.



Рис.2. Ubiquiti Bullet M5 HP Tools.

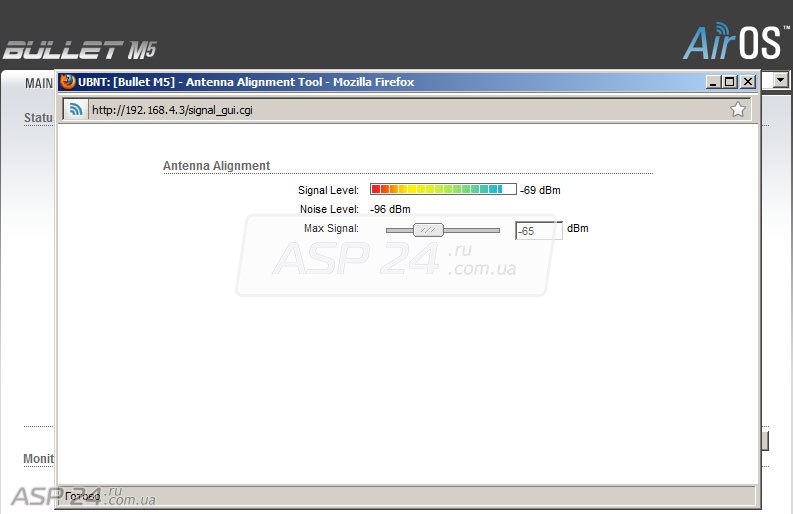

Рис.3. Ubiquiti Bullet M5 HP Tools Antenna Alignment.



Сила сигнала.



Рис.4. Ubiquiti Bullet M5 HP Tools Site Survey.



Утилита Site Survey сканирует радио эфир на заданных частотах.

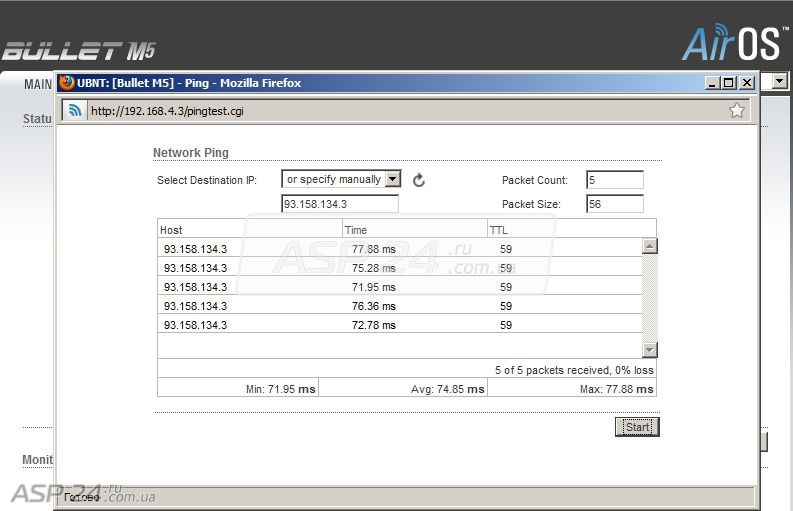

Рис.5. Ubiquiti Bullet M5 HP Tools ping.



При помощи утилиты ping можно проверить связь с определённым узлом.



Рис.6. Ubiquiti Bullet M5 HP Tools traceroute.



При помощи traceroute можно проверить маршрут до определенного сервера.

Ещё в Ubiquiti Bullet M5 HP в разделе monitor есть утилиты, которые могут предоставить нам важную информацию.



Рис.7. Ubiquiti Bullet M5 HP Monitor Stations.



Утилита Stations отображает список клиентов, подключенных к беспроводной базовой станции. Информацию о mac-адресах клиентов, силе сигнала и скорости, на которой возможна передача данных.



Рис.8. Ubiquiti Bullet M5 HP Monitor Station info.



Кликнув на mac-адресе любой станции, можно получить развернутую информацию.

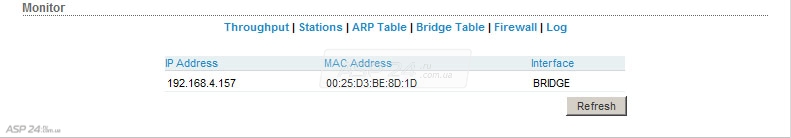

Рис.9. Ubiquiti Bullet M5 HP Monitor ARP Table.



ARP таблица, в которой отображаются mac- и ip-адреса.



Рис.10. Ubiquiti Bullet M5 HP Monitor Bridge Table.



В этой таблице отображаются mac-адреса устройств и интерфейс, на котором они находятся.



Рис.11. Ubiquiti Bullet M5 HP Monitor Firewall.



Список правил Firewall (в данный момент отсутствуют).

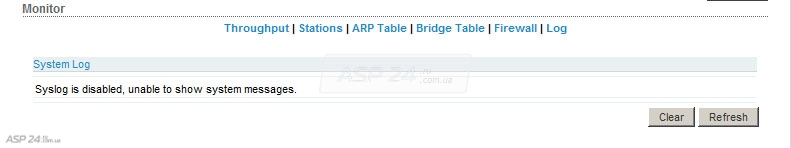

Рис.12. Ubiquiti Bullet M5 HP Monitor Log.



Список событий (в данный момент отсутствуют).



Рис.13. Ubiquiti Bullet M5 HP. Вкладка Wireless.



В разделе Wireless задаются настройки для беспроводного интерфейса.



Рис.14. Ubiquiti Bullet M5 HP. Вкладка Network.



В разделе Network задаются сетевые настройки, ip-адрес, шлюз, DNS. Также включается и настраивается firewall.

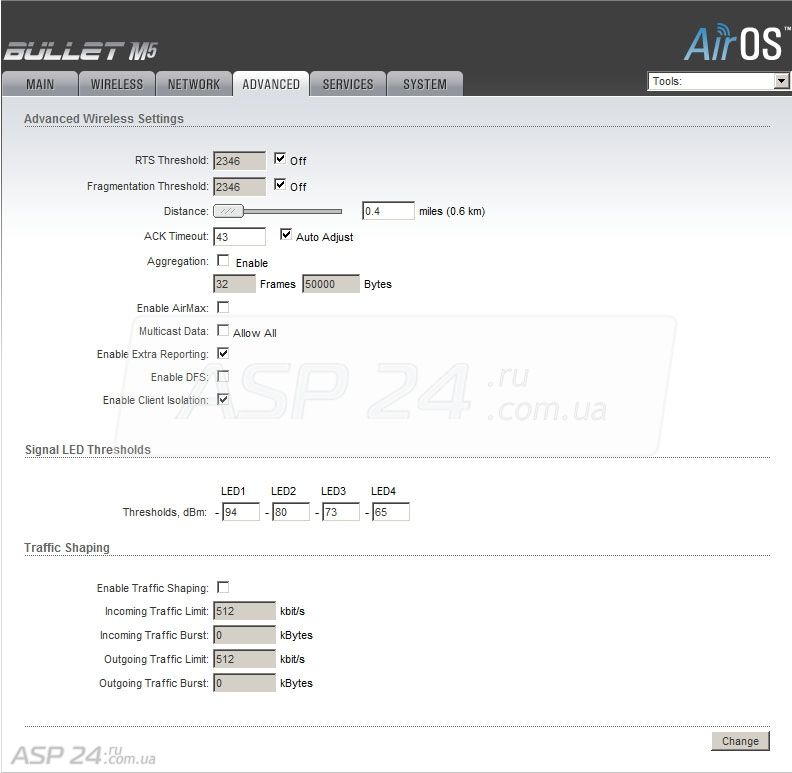

Рис.15. Ubiquiti Bullet M5 HP. Вкладка Advanced.



Раздел Advanced – расширенные настройки Wireless. Ограничение скорости передачи данных.

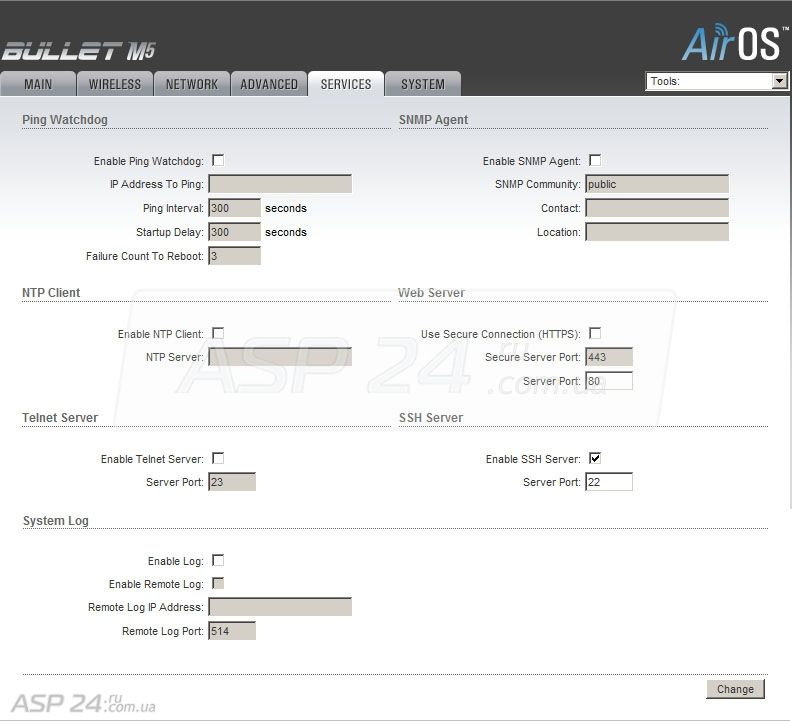

Рис.16. Ubiquiti Bullet M5 HP. Вкладка Services.



Раздел Services включает в себя различные сервисы управления Ubiquiti Bullet M5 HP.



Рис.17. Ubiquiti Bullet M5 HP. Вкладка System.



Раздел System. Здесь можно изменить имя устройства, пароль администратора, сохранить текущую конфигурацию, обновить программное обеспечение, перезагрузить Ubiquiti Bullet M5 HP, сбросить настройки.



Евгений Рудченко специально для asp24.
