Что необходимо знать об устройствах UBNT

 21 Июл 2015    Ubiquiti Networks, Полезные функции и другие возможности оборудования Ubiquiti

Ubiquiti (UBNT) занимает солидную часть рынка беспроводных устройств. В процессе продажи и послепродажной поддержки точек доступа и антенн бренда мы сталкиваемся с множеством вопросов относительно их настройки и эксплуатации.

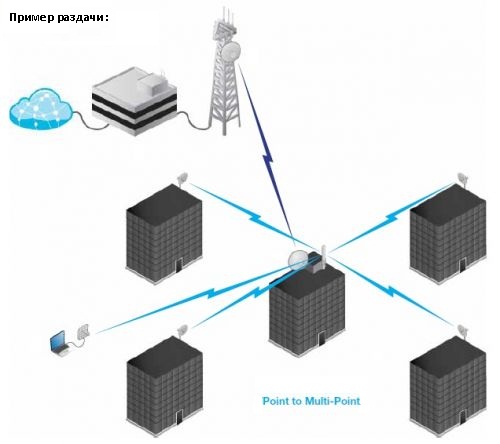

Какую антенну выбрать для своей базовой станции?

Выбор устанавливаемой антенны зависит от нескольких факторов:

  • Расположение клиентов относительно точки доступа и рельеф окружающей местности. Если планируется разместить точку доступа в центре создаваемой сети, то хорошо подойдет коллинеарная (всенаправленная) антенна с усилением от 8 dBi. При условии прямой видимости величина радиуса покрытия составит 7-10 километров. При установке на границах зоны используются секторные антенны.
  • Дальность покрытия сети.  Для увеличения покрытия сети на центральной базовой станции может быть установлено несколько секторных антенн.  Это обеспечит увеличение покрытия до 20 километров. Однако при этом необходимо использовать антенны с усилением более 12 dBi.
  • Количество клиентов. При небольшом количестве абонентов (до 30-50) подойдут всенаправленные антенны. Если требуется подключить более 30 абонентов в одном секторе, установите несколько секторных антенн и разграничьте их каналы вещания.



На какой высоте антенна работает наиболее оптимально?

Наиболее оптимальной считается установка антенны на крышах зданий высотой 20-25 метров, при этом они должны находиться в прямой видимости относительно всех абонентских станций. Подобный способ расположения позволяет обеспечить расширение зоны радиовидимости до 20 километров, а также поднять передающее устройство на уровень выше окружающих его препятствий. Однако установка антенны на чрезмерной высоте приведет к образованию так называемой «мертвой зоны» непосредственно вблизи нее.

Как на работу антенны влияет наличие рядом с ней деревьев?

Деревья с густыми кронами могут рассеивать радиосигнал, поглощать его, делая передачу его невозможной. Однако в некоторых случаях «пробить» несколько деревьев возможно. При рассеивании сигнала он не столько теряется, сколько страдает из-за отраженных сигналов. Это провоцирует разное время запаздывания, что, в свою очередь, приводит к межсимвольной интерференции и снижению скорости передачи.

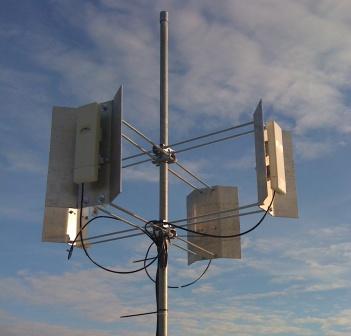

Секторные антенны UBNT - в чем заключаются преимущества?



Секторные антенны дают точкам доступа сразу несколько преимуществ:

  • Увеличивается емкость сети. Работа в стандарте 802.11b, DSSS и три секторные антенны обеспечивают работу сразу трех точек доступа, что увеличивает число пользователей сразу в три раза.
  • Уровень радиосигнала повышается, ведь секторные антенны обладают большим усилением в сравнении с антеннами круговой направленности. Кроме того, существует возможность их направления непосредственно в сторону клиента.
  • Радиодиапазон используется эффективнее. Так как секторные антенны могут наклоняться относительно поверхности земли, зона покрытия регулируется, а диапазон может быть использован в следующей ячейке, даже если она расположена в нескольких километрах.

Могут ли одновременно использоваться антенны для приема и передачи?

В стандарте 802.11a/b/g могут использоваться раздельные антенны на прием и передачу данных, однако лишь в том случае, если радио оборудовано двумя разъемами, а их организация обеспечивается симметричным делителем мощности или же используется циркулятор. Такой вариант удобен тем, что при увеличении усиления на прием излучаемая мощность не увеличивается.

Антенны с какими характеристиками могут устанавливаться на клиентских станциях?

Установка антенн на клиентских станциях зависит от характеристик базовой станции. Если ее мощность равна 36dBM, то антенны устанавливаются согласно таблице для стандартного адаптера 100мВТ, расчетом которой занимались инженеры.


Расстояние Усиление клиентской антенны
до 3 км 7 - 9 dBi
от 3 до 8 км 9 - 15 dBi
от 8 до 11 км 15 - 20 dBi
более 11 км 20 - 24 dBi

Какие антенны лучше всего работают в системах типа «точка-точка»?

Если говорить о системах типа «точка-точка», то здесь лучше всего подойдут направленные антенны, усиление и тип которых будет зависеть только от расстояния между абонентами, длины кабеля, той скорости, которой хочет достичь провайдер и от мощности оборудования.

Как обезопасить антенну от влияния атмосферных явлений?


Дождь, туман.

Антенны, имеющие защитные пластмассовые покрытия или встроенные во внешние точки доступа невосприимчивы к таким атмосферным явлениям как дождь или снег, а также обледенению в холодное время года и продолжают нормально работать. Вместе с тем, дожди и туманы имеют некоторое влияние на качество связи, ослабляя сигнал:


Осадки/Затухание 2,4 GHz 5,6 GHz
Дождь До 0,05 dB/km До 0,5 dB/km
Туман До 0,02 db/km До 0,07 dB/km

После дождя водные испарения также могут стать причиной ослабления сигнала. Данные величины должны включаться во все расчеты перед установкой передающего оборудования.

Гроза.

Чтобы обеспечить антенне защиту во время грозы, следует соблюдать некоторые предосторожности:

  • Для низкорасположенных антенн достаточно будет соединения ее мачты или трубы с ближайшей точкой заземления с помощью одного толстого провода.
  • В случае, если антенна располагается на металлической крыше, хватит простого ее контакта с металлическим покрытием.
  • При использовании антенн, не оборудованных грозозащитой, необходим монтаж грозозащитной вставки, включенной в коаксиальный провод.

При работе с PoE, грозозащитные элементы включаются в кабель Ethernet.

Как выставить антенну по вертикали?

Чтобы выставить секторную антенну строго по вертикали, следует помнить о нескольких стандартных правилах касательно данной процедуры. Чем ниже смотрит в землю антенна, тем сильнее будет она защищена от помех. При планировании зоны покрытия новой сети следует уделить внимание вашему сектору, чтобы он не смотрел в горизонт. При наклоне антенны следует учесть, что угол распространения радиосигнала у некоторых антенн UBNT имеет отклонение в 2-4 градуса (минус).

Как избежать помех от антенн других провайдеров?

Многие пользователи антенн сталкиваются с необходимостью уменьшения помех, возникающих от радиосигналов других провайдеров. Чтобы избежать этого,  проще всего будет договориться с ними о том, что вы будете использовать в работе разную поляризацию антенн, или разные диапазоны и каналы.

Правда ли то, что устройства UBNT не могут работать зимой?

Утверждение о том, что оборудование UBNT замерзает в зимний период, не является правдой. Для климатических условий Украины оно подходит как нельзя лучше. Конечно, существует проблема с холодным стартом – когда устройство было некоторое время выключено и остыло до минусовых температур окружающей среды. В этом случае можно  включить устройство и спустя минут 30-40 (после нагрева) перезагрузить.

Если питание на устройство подается постоянно, то проблем не возникает и в -40°.

Заводские стяжки NanoStation хорошо показали себя при работе в условиях низких температур, однако уже при -27° они становятся хрупкими и могут ломаться.

Сколько составляет максимально достижимая дальность устойчивой связи?

Максимальная дальность устойчивой связи в реальных условиях в последнее время составляет до 50-70 километров. Это стало возможным благодаря разработке новых устройств, работающих в стандарте 802.11 a/b/g/n. Кроме того, возможна подстройка тайминга АСК на них, а мощность новых передатчиков составляет уже 1000 милливатт.

На данный момент все с нетерпением ждут испытаний новых AirFiber5, заявленная производителем дальность которых -  до 100 км.

Какую величину не должно превышать входное напряжение UBNT устройств?

Устройства UBNT работают с напряжением от 12 до 24 В. Рекомендуется питание Ubiquiti Poe 24V, а также использование кабеля Ethernet минимальной длины и высокого качества. Некачественные блоки питания могут давать на выходе большее напряжение, что может стать причиной негарантийных поломок оборудования.

Может ли устройство UBNT работать по Wi-Fi в ситуации отсутствия прямой видимости?

Работа по Wi-Fi предусматривает работу в пределах прямой видимости, однако в некоторых ситуация в условиях ее отсутствия также может быть возможной. Это обусловливается чувствительностью и мощностью передатчика, а также характеристиками препятствия. Кроме того, на передачу данных влияют климатические условия, наличие отражающих поверхностей.

Отметим, что в условиях отсутствия прямой видимости наиболее эффективной считается частота 900 МГц.

Как можно связать несколько Wi-Fi точек в единую базовую станцию?

Это возможно с помощью utp-кабеля 5 или 6 категории при посредничестве switch (маршрутизатора).

Также можно объединить несколько Wi Fi точек в одну сеть (так называемые mesh-сети).
