 16 Сен 2010    MikroTik, Ubiquiti, Практика и программирование , Bridge



Заходим в Веб-интерфейс Ubiquiti NanoStation5 на вкладку Network.



Рис1. Web-интерфейс Ubiquiti NanoStation5.



Мы зашли в Ubiquiti NanoStation5. Как видно на рисунке, выбран режим bridge.

Также обратите внимания на то, что нет отдельно WLAN интерфейса и отдельно LAN. Это потому, что они объединились в один интерфейс BRIDGE.

Если в режиме router  Ubiquiti NanoStation5 отделял компьютер клиента от внешней сети, то, в случае с режимом BRIDGE, это не так. BRIDGE пропускает запросы компьютера клиента через себя, не совершая никаких действий над ними.

Для чего же нужен BRIDGE если есть ROUTER?

BRIDGE понадобится, если нужно подключить несколько клиентов к беспроводной базовой станции Mikrotik RouteBoard RB493AH при помощи одного Ubiquiti NanoStation5.

Как это сделать. Нужно купить Mikrotik RouteBoard RB493AH, Sparklan WMIA-123AG, AirMax 2G 120-15 Sector Antenna (это то, что касается базовой станции). Само собой Ubiquiti NanoStation5 и TP-Link TL-SF1008D, и Winner FTP cat. 5e 305*4*2 0.48 мед.cu для того, чтобы подключить несколько клиентов.

Конечно, можно применить и режим router но тогда, беспроводная базовая станция Mikrotik RouteBoard RB493AH будет видеть только внешний интерфейс Ubiquiti NanoStation5 и, соответственно, сможет ограничить скорость только для этого IP-адреса. Поэтому клиенты, которые будут находиться за Ubiquiti NanoStation5, будут бороться между собой. Если кто-то из клиентов запустит у себя на компьютере торрент, то он съест весь канал, и остальные пользователи не смогут комфортно просматривать web страницы, играть в игры и общаться по skype.

В случае использования BRIDGE, беспроводная базовая станция Mikrotik RouteBoard RB493AH будет видеть IP-адреса всех клиентов, и это даст возможность выделить каждому клиенту ту скорость, которая будет ему нужна.



Рис.2. Схема сети.



Вот такая получилась сеть. К Mikrotik RouteBoard RB493AH подключен Ubiquiti NanoStation5, за ним установлен TP-Link TL-SF1008D и к нему, при помощи кабеля, - витая пара Winner FTP cat. 5e 305*4*2 0.48 мед.cu, подключены три компьютера.

Допустим, что наша беспроводная базовая станция Mikrotik RouteBoard RB493AH имеет  IP-адрес 192.168.1.1. Присвоим Ubiquiti NanoStation5 адрес 192.168.1.2.

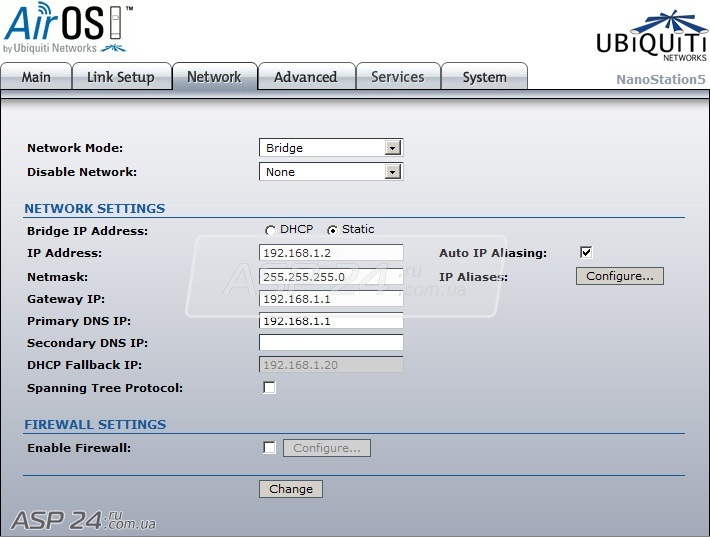

Рис.3. Изменили IP-адрес в Ubiquiti NanoStation5.



Присваиваем первому компьютеру IP-адрес – 192.168.1.3, второму – 192.168.1.4, третьему – 192.168.1.5.

Теперь беспроводная базовая станция Mikrotik RouteBoard RB493AH видит всех клиентов и можно настраивать для них правила шейпера.

Однако, не все пользователи порядочные, они могут самостоятельно менять-IP адреса и пользоваться интернетом другого. Если в режиме router Ubiquiti NanoStation5 исключал такую возможность в масштабах всей сети, то с использованием bridge она существует, и нужно застраховать себя от подобных ситуаций.

Одним из вариантов решения этой проблемы есть настройка на беспроводной базовой станции Mikrotik RouteBoard RB493AH VPN или PPPoE сервера (статья, которая поможет их настроить: Настройка PPP интерфейсов и серверов в Mikrotik). Способ хороший, но если у вас вся сеть построена на Ubiquiti NanoStation5 в режиме router, и вы не использовали VPN или PPPoE сервер, то можно применить привязку IP и МАС адреса: Mikrotik и ARP таблицы.

Еще один вариант решения: купить Mikrotik RouterBoard 433, Wistron NEWEB CM9 mPCI 802.11 a/b/g, Облучатель 5 ГГц "Грибок" и заменить Ubiquiti NanoStation5. Тогда каждого пользователя можно привязать к определенному интерфейсу и полностью исключить подмену IP-адресов. Способ конечно надежный, но и более дорогой.

Менее затратный способ - заменить Ubiquiti NanoStation5 на  Mikrotik RouterBoard 711-5Hn-MMCX с AntennaBox5. Цена практически одинаковая с Ubiquiti NanoStation5, зато мы получим возможности Mikrotik Router OS.



Рис.4. Mikrotik RouterBoard 711-5Hn-MMCX.



Теперь, имея у себя на вооружении Mikrotik RouterBoard 711-5Hn-MMCX c установленной Mikrotik router OS, мы можем ограничивать доступ и скорость для пользователей. Кроме того, используя Mikrotik routerboard, можно создать централизованную систему при помощи  MCS – система управления Mikrotik.



Евгений Рудченко
