КорзинаНастройка шейпера в Mikrotik.
Как вы наверное поняли, речь пойдет о настройке шейпера в mikrotik. Вернее о разделах, которые нам доступны при создании правила шейпера в Mikrotik.

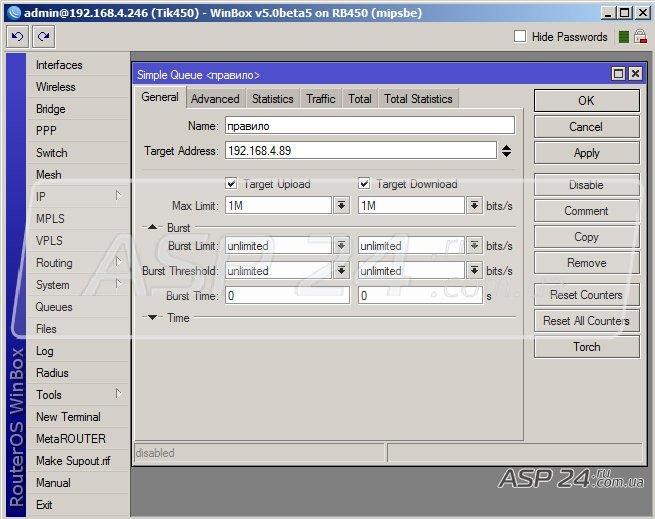

Рис.1. Queue, вкладка general.
На этом рисунке мы видим основной раздел настроек шейпера mikrotik.

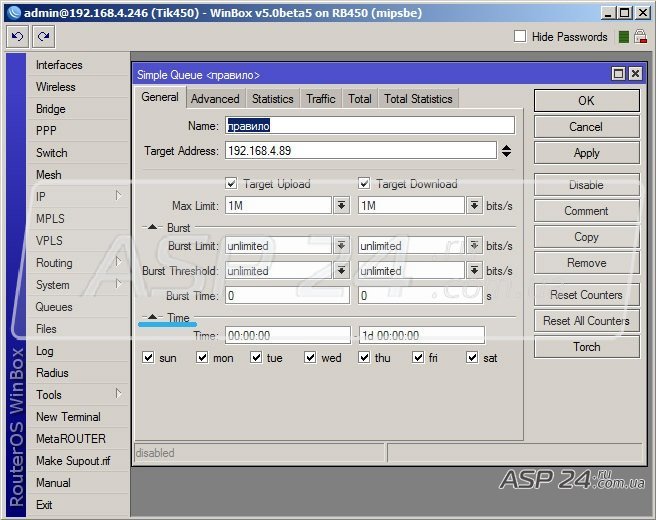

Рис.2. Mikrotik queue, время для правила.
Кликнув на time, нашему вниманию открываются дополнительные поля. Тут, думаю, все понятно. Time - это время работы правила: первое значение - это когда правило должно начать выполняться, а второе - когда оно должно закончиться. Также, ниже мы можем видеть дни недели. Получается, кроме времени мы можем указать и дни работы данного правила в Mikrotik.

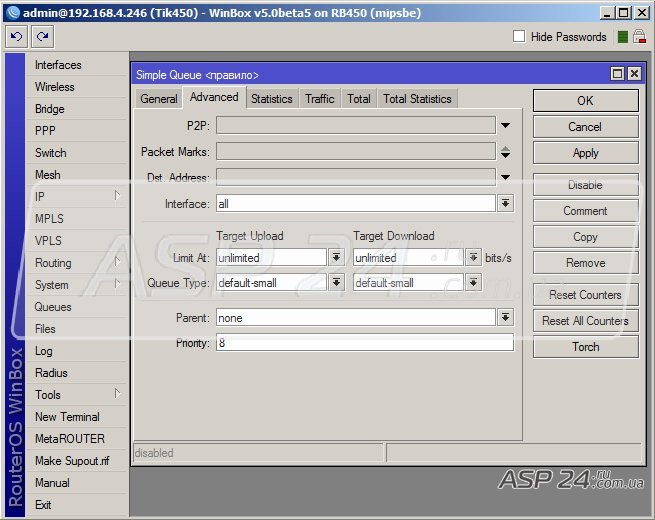

Рис.3. Шейпер Mikrotik, вкладка Advanced.
На вкладке advanced мы можем указать дополнительные значения для шейпера mikrotik.

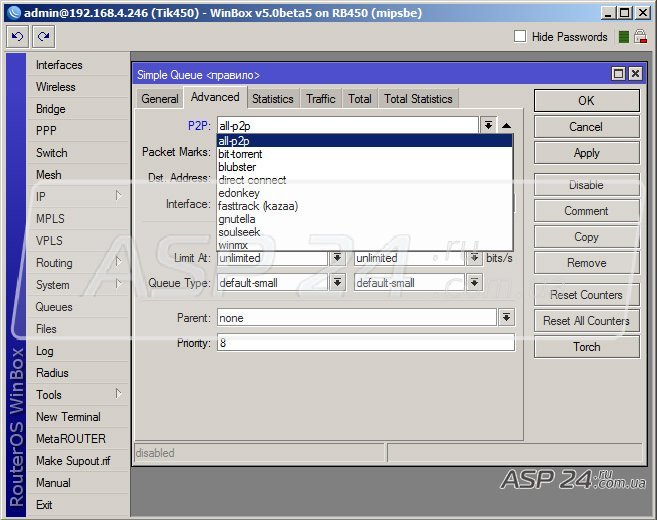

Рис.4. Шейпер Mikrotik, p2p трафик.
Например, в поле P2P можно выбрать, для какого p2p трафика применять данный шейпер mikrotik. Если выбрать all-p2p, то правило будет срабатывать для всего P2P трафика.

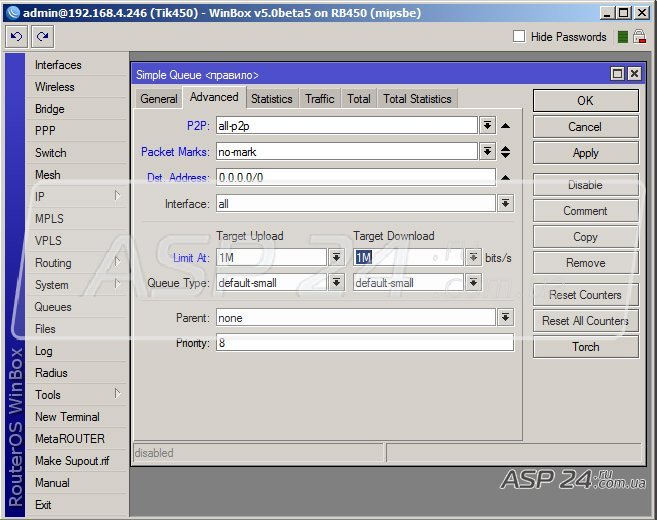

Рис.5. Остальные поля advanced.
В поле Packet Marks – можно выдрать маркированный трафик, для которого будет выполняться правило.
Dst.Address – можно указать адрес назначения, куда идет трафик.
Limit At – указываем скорость, на которой будет разрешено прохождение данного трафика через Mikrotik routerboard (значение может отличаться от того, которое указанно на вкладке General).

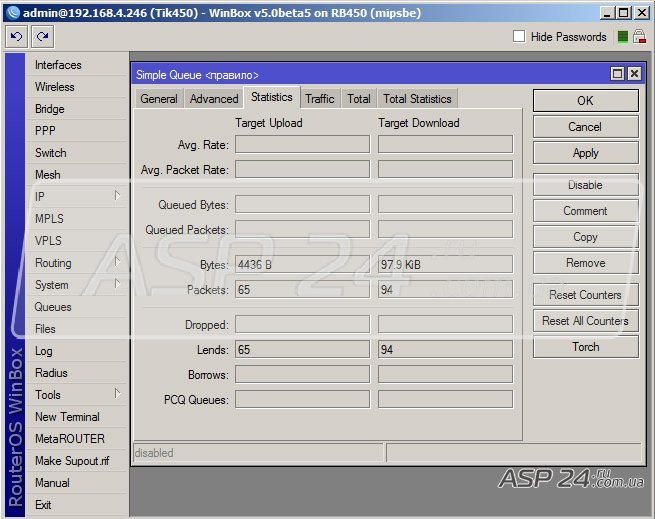

Рис.6. Шейпер Mikrotik, вкладка statistics.
На вкладке Statistics можно увидеть количество трафика, которое попало в это правило.

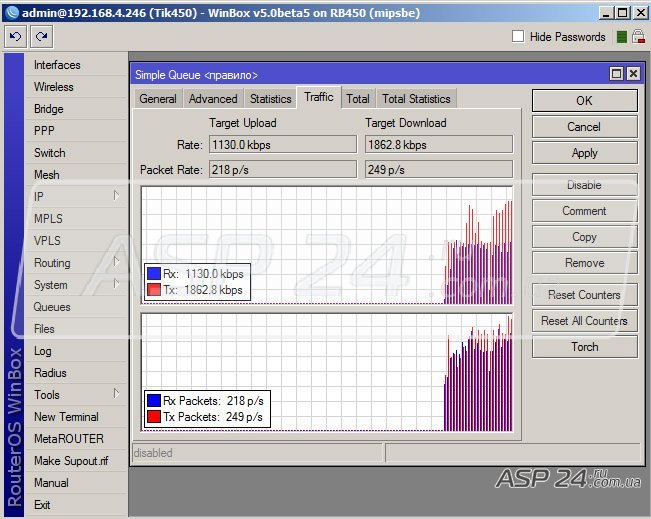

На вкладке Traffic можно в реальном времени наблюдать за тем, на какой скорости проходит трафик через данное правило.
Евгений Рудченко специально для asp24
