КорзинаПознакомимся с разделами web интерфейса, который поможет нам в настройке Mikrotik RouteBoard RB493AH, Mikrotik RouterBoard 1100, Mikrotik RouterBoard RB/450g и других устройств линейки mikrotik routerboard.

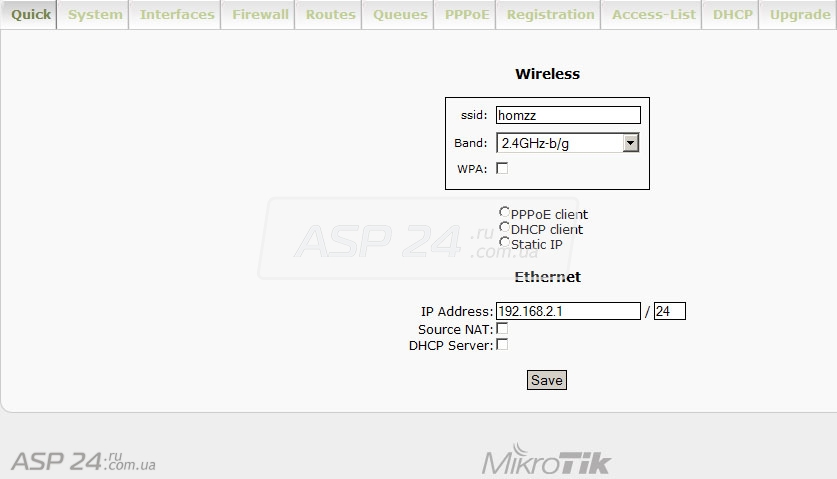

Рис.1. Mikrotik. Раздел Quick.
Раздел Quick предоставляет возможность настроить беспроводной интерфейс, PPPoE клиент, DHCP клиент, ввести статический IP адрес. Также можно включить NAT трансляцию и настроить DHCP сервер.

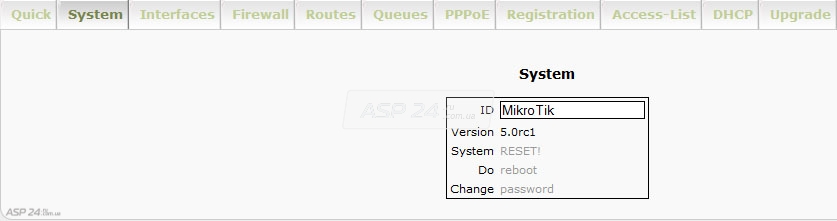

Рис.2. Mikrotik. Раздел System.
В разделе System действий и настроек не много.
ID – идентификатор mikrotik routerboard.
Version – версия операционной системы.
System Reset! – сброс всех настроек.
Do reboot – перезагрузка mikrotik routerboard.
Change password – смена пароля администратора.

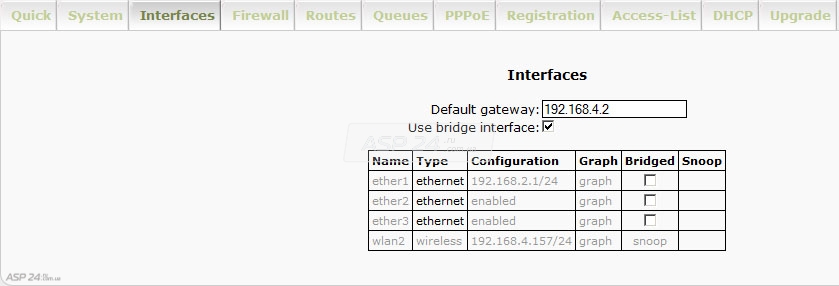

Рис.3. Mikrotik. Раздел Interfaces.
В разделе Interfaces указывается шлюз по умолчанию. Также можно изменить название интерфейса, изменить ip-адрес, ввести настройки для беспроводного интерфейса. Можно включить bridge и добавить в него интерфейсы.

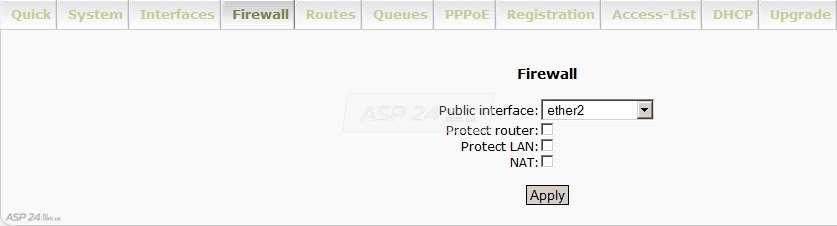

Рис.4. Mikrotik. Раздел Firewall.
В разделе Firewall можно добавлять правила, однако возможности здесь весьма скудны по сравнению с возможностями winbox.

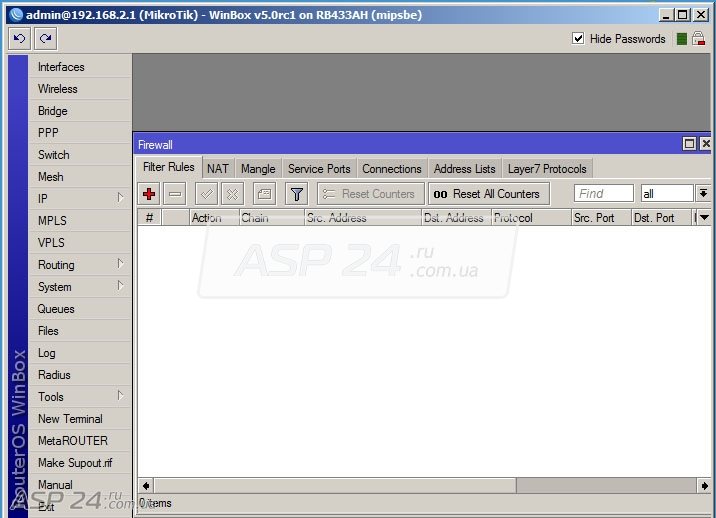

Рис.5. Mikrotik Winbox Firewall

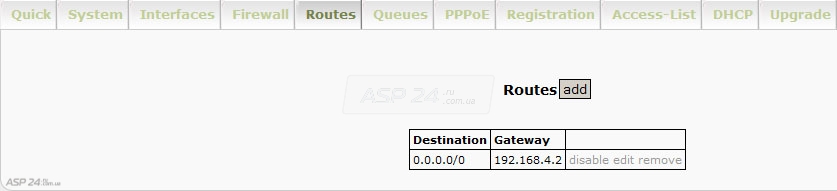

Рис.6. Mikrotik. Раздел Routes.
Раздел Routes предоставляет возможности добавления, удаления, редактирования и отключения маршрутов.

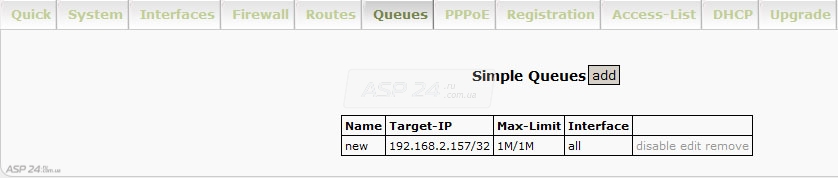

Рис.7. Mikrotik. Раздел Queues.
Раздел Queues позволяет управлять правилами шейпера, но, также как и в firewall, он более ограничен, чем в winbox.

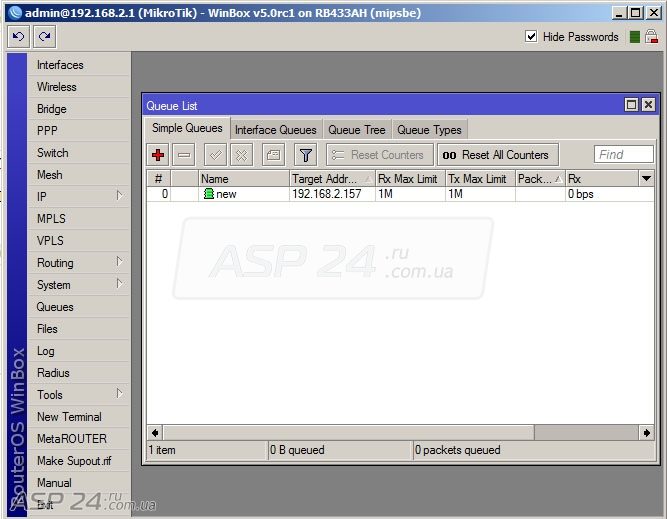

Рис.8. Mikrotik Winbox Queues.

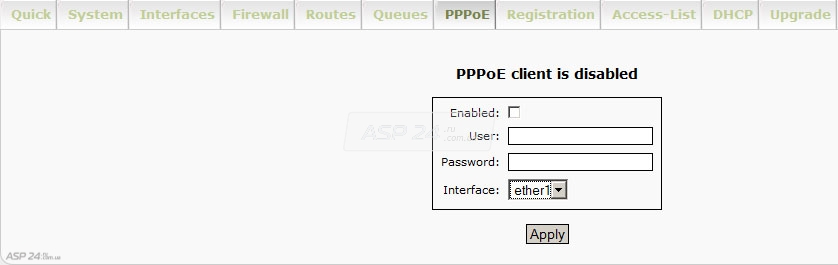

Рис.9. Mikrotik. Раздел PPPoE.
Функция раздела всего одна – создание PPPoE соединения с сервером.

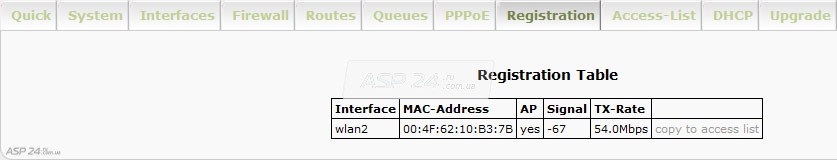

Рис.10. Mikrotik. Раздел Registration.
В разделе Registration отображается информация о беспроводных соединениях.
Wlan2 – интерфейс беспроводного соединения.
MAC- адрес устройства.
Signal – сила сигнала соединения.
TX-Rate – максимальная скорость передачи данных
Кликнув по «copy to access list», мы добавим данные об устройстве в Access-List.

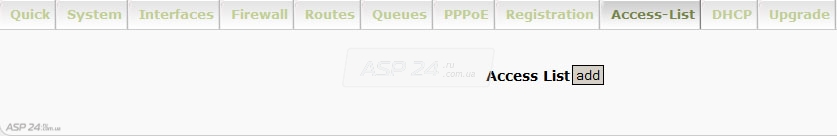

Рис.11. Mikrotik. Раздел Access-List.
В Access-List задаётся информация об устройствах, которым разрешено подключение к беспроводной базовой станции.

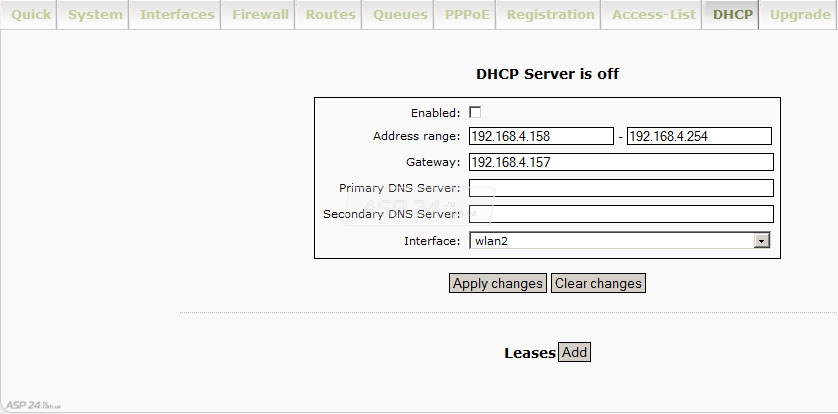

Рис.12. Mikrotik. Раздел DHCP.
Это раздел для настройки DHCP сервера.

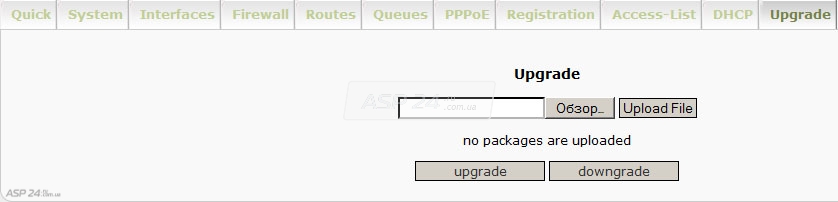

Рис.13. Mikrotik. Раздел Upgrade.
Раздел Upgrade предоставлен для обновления операционной системы или до возвращения к предыдущей версии.
Мы ознакомились со всеми существующими разделами web интерфейса. Хоть он и уступает по возможностям winbox интерфейсу, но и этих возможностей вполне достаточно для настройки простого беспроводного роутера.
Евгений Рудченко специально для asp24.
