Как настроить проброс портов на роутерах MikroTik

 17 Мар 2015    MikroTik, О настройках и установке оборудования производителя Mikrotik



Необходимость настройки проброса портов (Port Forwarding) на роутерах MikroTik встречается довольно часто. Но даже для опытного администратора конфигурирование микротиковских маршрутизаторов может показаться сложным, тем более для обычного пользователя. Хотя как раз за широкие функциональные возможности, наряду со стабильностью и надежностью работы, эти устройства и ценятся.

В сегодняшней статье мы постараемся дать как можно более понятную инструкцию по настройке проброса портов на примере роутера MikroTik RB951-2n (изображен на картинке выше).

Для чего нужен проброс портов?

Для чего вообще вам может понадобиться такая настройка? Чаще всего Port Forwarding используется для:

  • организации игрового сервера на домашнем компьютере,
  • организации пиринговых (одноранговых) сетей,
  • для доступа к IP-камере из интернета,
  • корректной работы торрентов,
  • работы WEB и FTP-серверов.

Почему возникает необходимость в пробросе портов? Дело в том, что по умолчанию в роутерах работает правило так называемого маскарадинга. IP-адреса компьютеров и других устройств из локальной сети не видны ЗА роутером, во внешней сети. При поступлении пакетов данных из внутренней сети для отправки во внешний мир роутер открывает определенный порт и подменяет внутренний IP устройства на свой внешний адрес - надевает "маску", а при получении ответных данных на этот порт - отправляет их на тот компьютер внутри сети, для которого они предназначаются.

Таким образом, все получатели данных из внешней сети видят в сети только роутер и обращаются к его IP-адресу. Компьютеры, планшеты и другие устройства в локальной сети остаются невидимыми.

Эта схема имеет одну особенность: роутер принимает только те пакеты данных, которые приходят по соединению, инициированному компьютером из внутренней сети. Если компьютер или сервер из внешней сети пытается установить соединение первым, роутер его сбрасывает. А для указанных выше пунктов (игровой сервер, пиринговые сети и т. п.) такое соединение должно быть разрешено. Вот для этого и применяется проброс портов. Фактически, это команда роутеру зарезервировать один порт и все данные извне, которые на него поступают, передавать на определенный компьютер. Т. е. сделать исключение из маскарадинга, прописав новое правило.

Настройка Port Forwarding в MikroTik

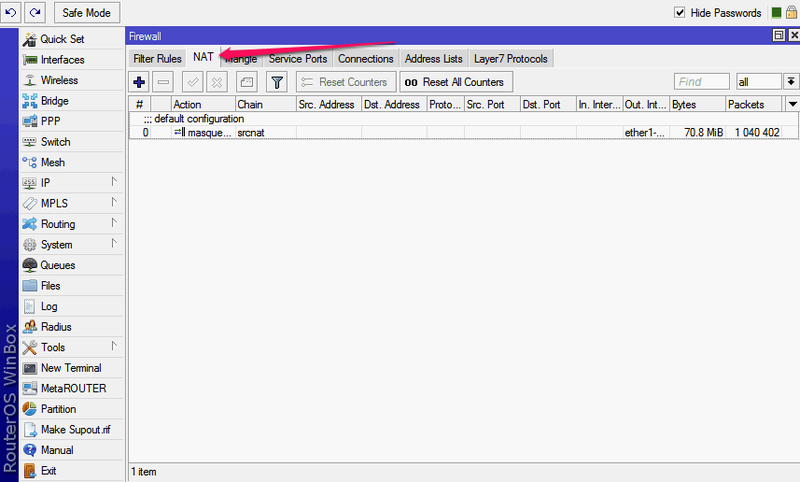

В MikroTik управление настройкой проброса портов находится в меню IP =>Firewall =>NAT.

По умолчанию здесь прописан тот самый маскарадинг - подмена внутренних локальных адресов внешним адресом сервера. Мы же здесь создадим дополнительное правило проброса портов.

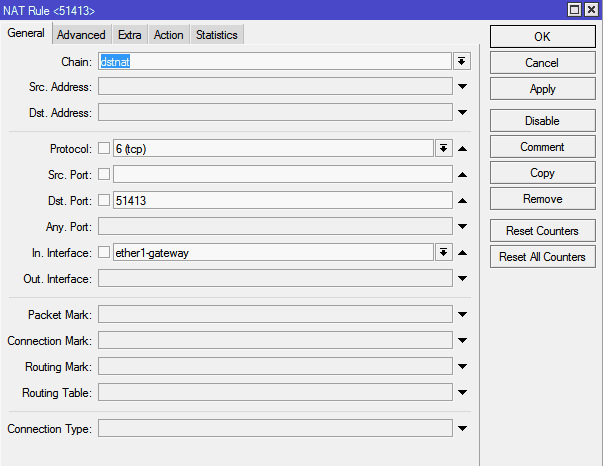

Настройка вкладки General

Нажимаем плюсик и в появившемся окне заполняем несколько полей:

  • Chain - направление потока данных. В списке выбора - srcnat, что означает "изнутри наружу", т. е. из локальной сети во внешний мир, и dstnat - из внешней сети во внутреннюю. Мы выбираем второе, так как будем принимать входящие подключения.
  • Src. Address Dst. Address - внешний адрес, с которого будет инициироваться подключение, и адрес назначения (всегда адрес роутера). Оставляем незаполненным.
  • Protocol - здесь указываем вид протокола для нашего соединения, tcp или udp, заполняем обязательно.
  • Src. Port (исходящий порт) - порт удаленного компьютера, с которого будут отправляться данные, оставляем пустым, если для нас это неважно.
  • Dst. Port (порт назначения) - проставляем номер внешнего порта роутера, на который будут приходить данные от удаленной машины и переадресовываться на наш компьютер во внутренней сети.
  • Any. Port (любой порт) - если мы проставим здесь номер порта, то укажем роутеру, что этот порт будет использоваться и как исходящий, и как входящий (объединяя два предыдущие поля в одном).
  • In. interface (входящий интерфейс) - здесь указываем интерфейс роутера MikroTik, на котором используется, "слушается" этот порт. В нашем случае, так как мы делаем проброс для поступления данных извне, это интерфейс, через который роутер подключен к Интернет, по умолчанию это ether1-gateway. Параметр нужно указать обязательно, иначе порт не будет доступным из локальной сети. Если мы подключены к провайдеру через pppoe, то возможно, потребуется указать его, а не WAN-интерфейс.
  • Out. interface (исходящий интерфейс) - интерфейс подключения компьютера, для которого мы делаем проброс портов.

Настройка вкладки Action

В поле Action прописываем действие, которое должен будет выполнять роутер. Предлагаются варианты:

  • accept — просто принимает данные;
  • add-dst-to-address-list — адрес назначения добавляется в список адресов;
  • add-src-to-address-list — исходящий адрес добавляется в соответствующий список адресов;
  • dst-nat — перенаправляет данные из внешней сети в локальную, внутреннюю;
  • jump — разрешает применение правила из другого канала, например при установленном в поле Chain значения srcnat — применить правило для dstnat;
  • log — просто записывает информацию о данных в лог;
  • masquerade — маскарадинг: подмена внутреннего адреса компьютера или другого устройства из локальной сети на адрес маршрутизатора;
  • netmap — более новая вариация dst-nat;
  • passthrough — этот пункт настройки правил пропускается и происходит переход сразу к следующему. Используется для статистики;
  • redirect — данные перенаправляются на другой порт этого же роутера;
  • return — если в этот канал мы попали по правилу jump, то это правило возвращает нас обратно;
  • same — редко используемая настройка один и тех же правил для группы адресов;
  • src-nat — переадресация пакетов из внутренней сети во внешнюю (обратное dst-nat перенаправление).

Для наших настроек подойдут варианты dst-nat и netmap. Выбираем последний, как более новый и улучшенный.

В поле To Adresses прописываем внутренний IP-адрес компьютера или устройства, на который роутер должен будет перенаправлять данные по правилу проброса портов.

В поле To Ports, соответственно, номер порта, к примеру:

  • 80/tcp — WEB сервер,
  • 22/tcp — SSH,
  • 1433/tcp — MS SQL Server,
  • 161/udp — snmp,
  • 23/tcp — telnet и так далее.

Если значения в поле Dst. Port предыдущей вкладки и в поле To Ports совпадают, то здесь его можно не указывать.

Далее добавляем комментарий к правилу, чтобы помнить, для чего мы его создавали.

Таким образом, мы создали правило для проброса портов и доступа к внутреннему компьютеру (в локальной сети) из Интернет.
