Подключаем клиента. Расстояние до базовой станции составляет 4 км. В качестве клиентского оборудования решили испытать MikroTik RouterBoard SXT 5HnD. Кроме того, что расстояние равно 4 км, оборудование установили на чердаке и появилась помеха в виде шифера.
Рис.1. MikroTik RouterBoard SXT 5HnD Winbox.
Приступим к настройке MikroTik RouterBoard SXT 5HnD.
Рис.2. MikroTik RouterBoard SXT 5HnD.

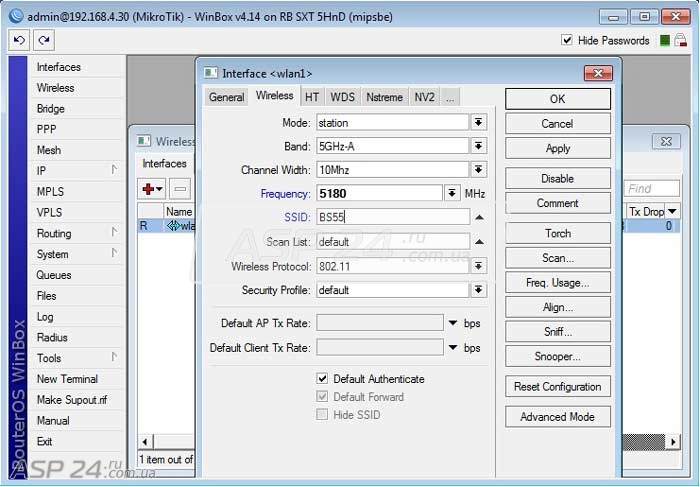

Первым делом настроим беспроводной интерфейс:
Mode – station (Режим клиент);
Band – 5GHz-A (Выбираем диапазон 5Ггц, стандарт А);
Channel Width (ширина канала);
SSID – идентификатор базовой станции;
Wireless Protocol – 802.11.

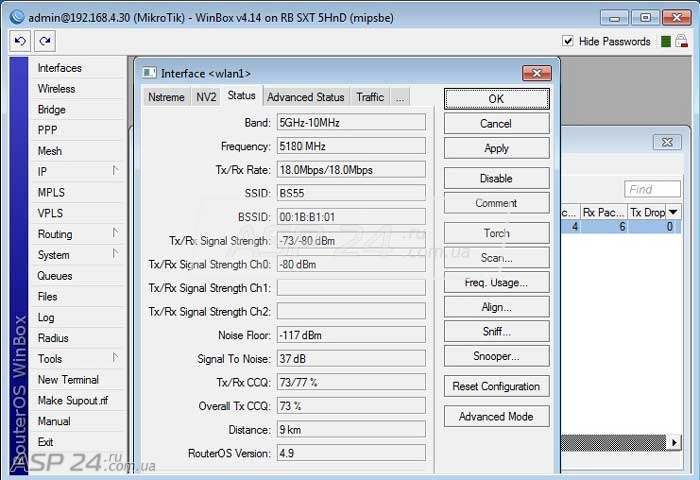

Рис.3. MikroTik RouterBoard SXT 5HnD Status.

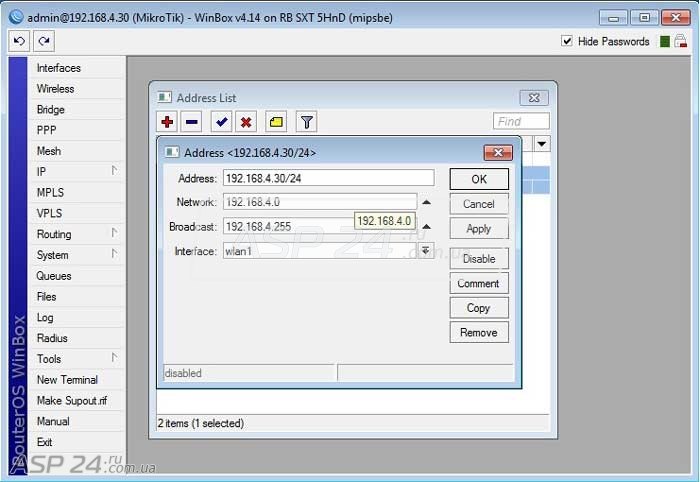

Рис.4. MikroTik RouterBoard SXT 5HnD, Add Address.
Присваиваем радио-интерфейсу IP-адрес 192.168.4.30. Для Ethernet - 192.168.1.1.

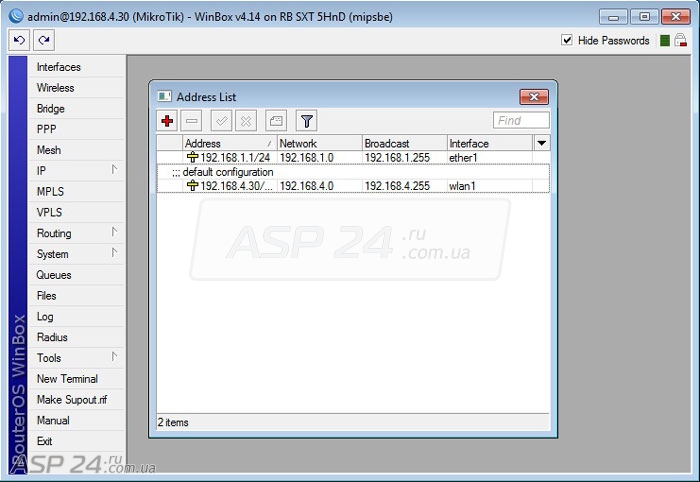

Рис.5. MikroTik RouterBoard SXT 5HnD Address List.

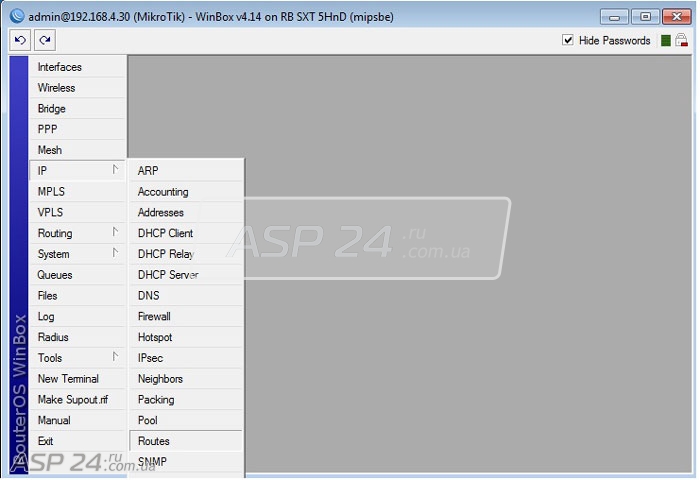

Рис.6. MikroTik RouterBoard SXT 5HnD раздел Routes.
Для добавления маршрута перейдем в раздел Routes.

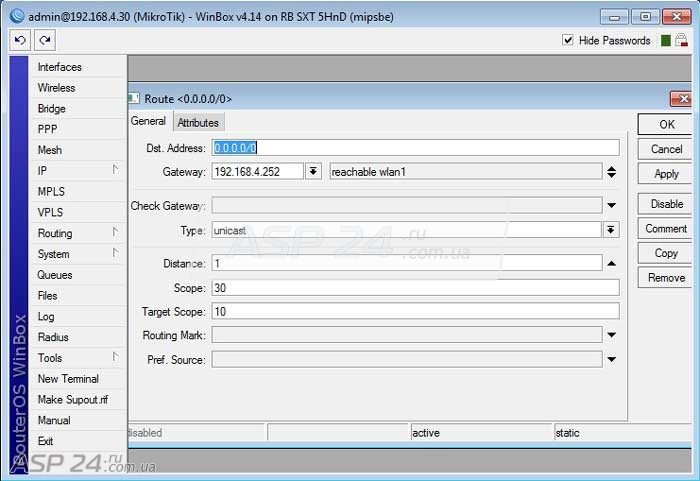

Рис.7. MikroTik RouterBoard SXT 5HnD Add Rout.
Добавляем маршрут в MikroTik RouterBoard SXT 5HnD.
MikroTik RouterBoard SXT 5HnD будет выступать в роли роутера, поэтому нужно настроить NAT.

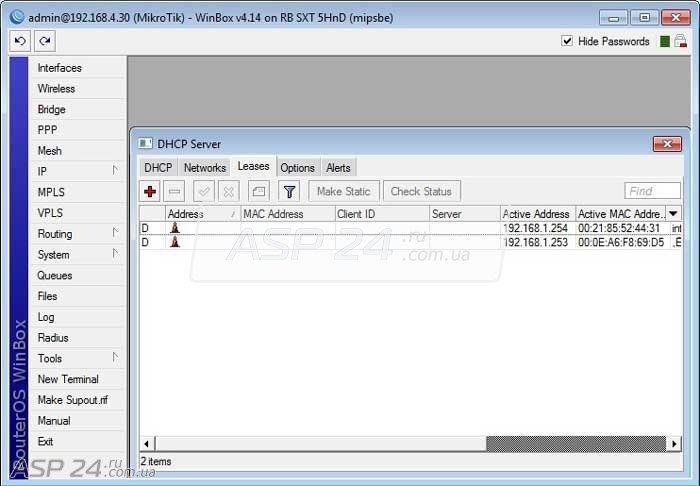

Рис.8. MikroTik RouterBoard SXT 5HnD DHCP Leases.
На вкладке Leases мы видим, что два пользователя получили IP-адреса. Если есть необходимость, можно привязать IP-адрес к MAC-адресу сетевого интерфейса пользователя.

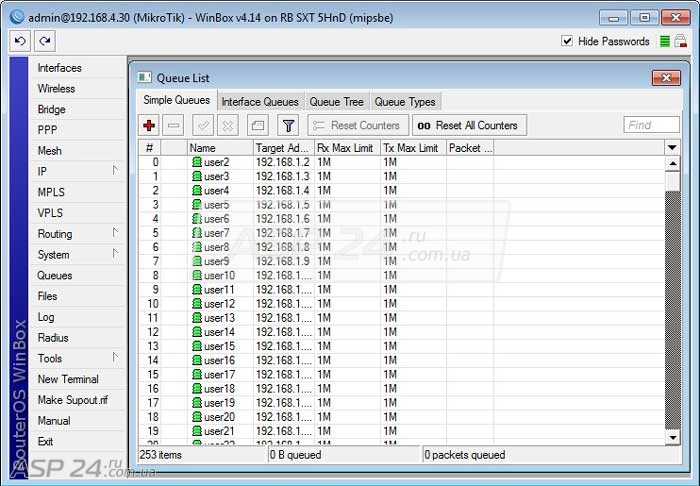

Рис.9. MikroTik RouterBoard SXT 5HnD Queue List.
Чтобы ограничить скорость пользователей, создадим правила шейпера.

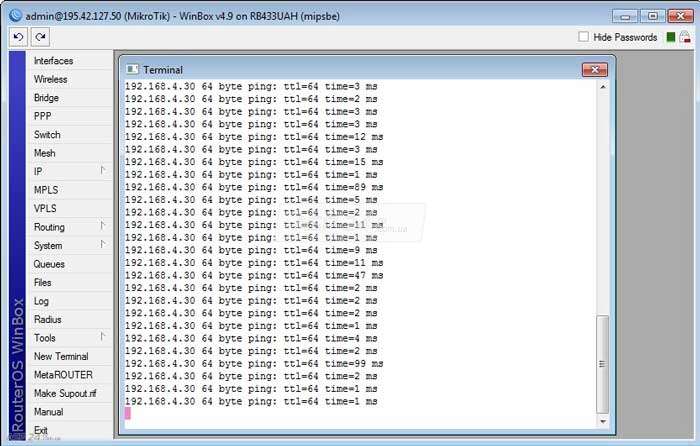

Рис.10. MikroTik RouterBoard SXT 5HnD Ping.
Пинг стабильный.

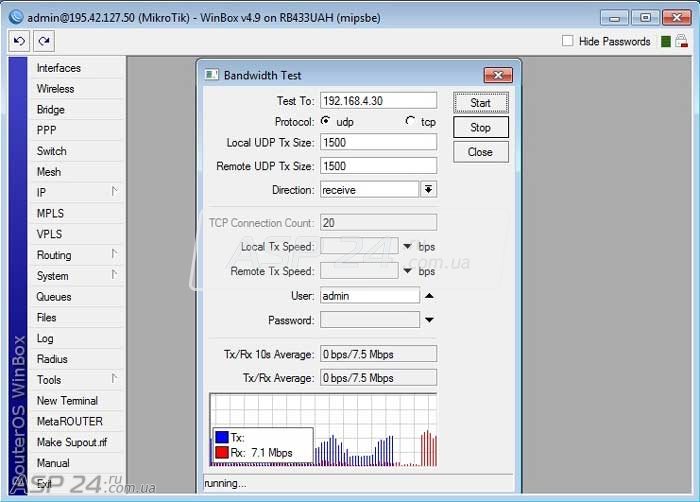

Рис.11. MikroTik RouterBoard SXT 5HnD Bandwidth Test UDP.
Рис.12. MikroTik RouterBoard SXT 5HnD Bandwidth Test TCP.
Максимальной скорости соединения MikroTik RouterBoard SXT 5HnD с базой добиться не получилось, но пока и этой достаточно. Вынесем MikroTik RouterBoard SXT 5HnD на крышу, чтобы убрать помеху. Кроме того, к базе уже подключено 25 клиентов. Нужно протестировать связку MikroTik RouterBoard SXT 5HnD + MikroTik RouterBoard SXT 5HnD.
Евгений Рудченко специально для ASP24.
