Хот-спот (Wi-Fi) для Mikrotik Routerboard. Часть 1(1/11)

Если вы предоставляете доступ в Интернет при помощи Mikrotik RouterBoard 433AH, Mikrotik RouterBoard RB/433UAH или Mikrotik RouterBoard RB435G, то вам может понадобиться система учета и авторизации пользователей. Приступим к созданию такой системы.

Рис.1. Создаем базу данных.

В качестве базы данных будем использовать MySQL. Создаем базу данных с названием hotspot.

Рис.2. Таблица пользователей.

Создадим таблицу users с шестью полями - в ней будет храниться информация о пользователях.

Рис.3. Структура таблицы users.

• Поле id – Идентификатор записи.

• Поле login – Логин пользователя.

• Поле password – Пароль пользователя.

• Поле balance – Денежный баланс пользователя.

• Поле mac – МАС адрес устройства пользователя.

• Поле access – Информация о разрешении или запрещении доступа данному пользователю.

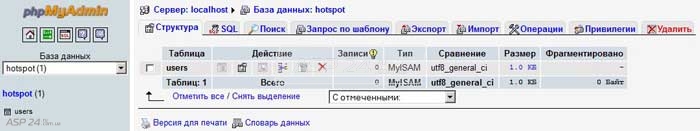

Рис.4. Таблица users добавлена.

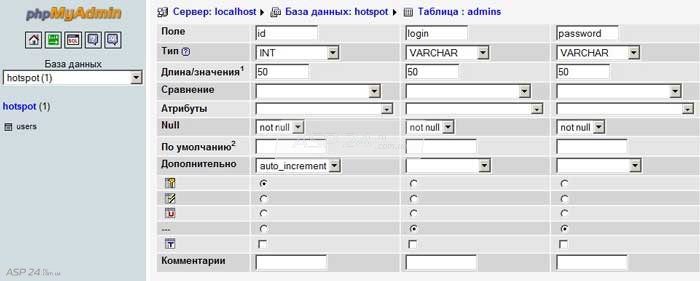

Рис.5. Таблица admins.

Пользователей в таблицу нужно кому-то добавлять - это работа администратора. Создадим таблицу admins с тремя полями. Здесь будут хранится учетные записи администратора.

• Поле id – Идентификатор записи.

• Поле login – Логин администратора.

• Поле password – Пароль администратора.

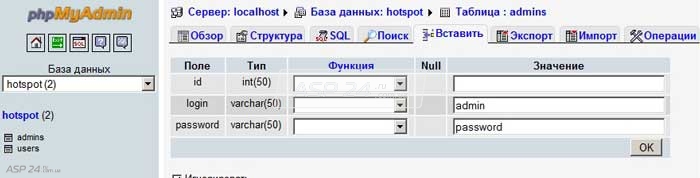

Рис.6. Учетная запись администратора.

Выбираем таблицу admins, вкладку вставить, и добавляем администратора.

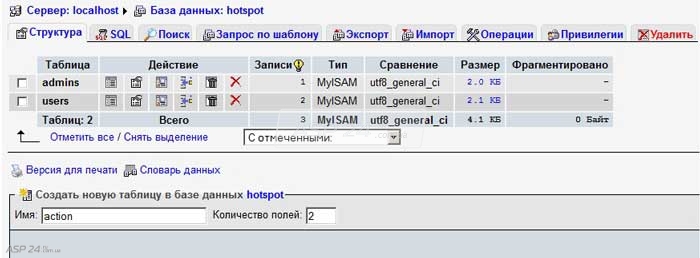

Рис.7. Таблица action.

В таблице action будут хранится данные для авторизации пользователей в Mikrotik Routerboard.

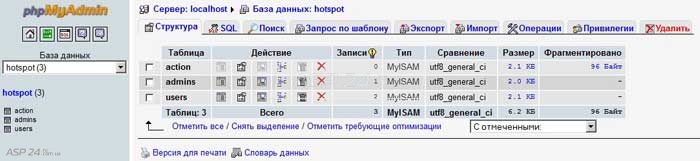

Рис.8. Конечная структура базы.

База данных создана. Теперь перейдем к созданию структуры будущей системы.

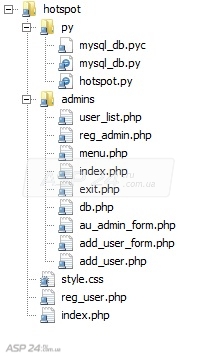

Рис.9. Структура системы.

Система будет состоять из трех частей:

• Клиентская часть;

• Администраторская часть;

• Скрипты взаимодействия с Mikrotik Routerboard.

Клиентская часть:

• Index.php – индексный файл, который будет выводить пользователю форму для авторизации;

• reg_user.php – файл, в котором будут обрабатываться данные, введеные пользователем, и приниматься решение - предоставлять доступ пользователю или нет;

• Style.css – каскадная таблица стилей.

Администраторская часть:

• Index.php – главная страница администраторской части;

• user_list.php – список пользователей;

• reg_admin.php – авторизация администратора;

• Menu.php – администраторское меню;

• exit.php – выход из администраторской части;

• db.php – соединение с базой данных;

• au_admin_form.php – форма для авторизации администратора;

• add_user_form.php – форма для добавления пользователей;

• add_user.php – скрипт добавления пользователей.

Скрипты взаимодействия с Mikrotik Routerboard:

• hotspot.py – скрипт выполняющий действия в Mikrotik Routerboard;

• mysql_db.py – скрипт для соединения с базой данных.
