Каналы и частоты 2.4 Ггц

 30 Апр 2016    Полезные документы

Длинна волны

Давайте рассмотрим более подробно, как мы используем 2,4 ГГц. Обратите внимание, что каналы 22MHz шириной, но только разделенные по 5MHz. Это означает, что соседние каналы перекрываются и могут влиять друг на друга.

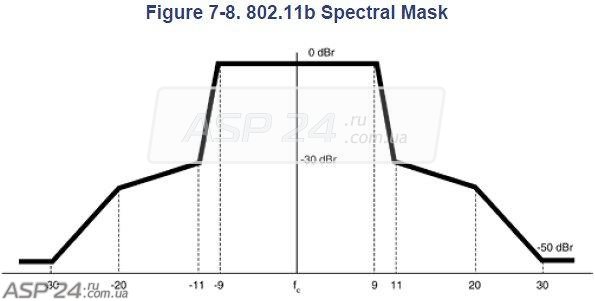

Как видно из графика, канал забивает по 9 МГц в обе стороны, большое ослабление происходит только к 11 МГц, дальше идет плавный спад и воздействие полностью нивелируется только через 30 МГц. Точка, вещающая на 6 канале, полностью забивает 5 и 7, частично забивает 4 и 8 и практически не действует на 3 и 9. Исходя из этого стоит использовать максимально неперекрываемые каналы для близко стоящих точек доступа. Для 11 доступных каналов такими будут 1, 6 и 11. Для 13 доступных каналов такими будут 1, 5, 9 и 13. Мы сможем свести к минимуму взаимное воздействие каналов и улучшить стабильность соединения и скорость.

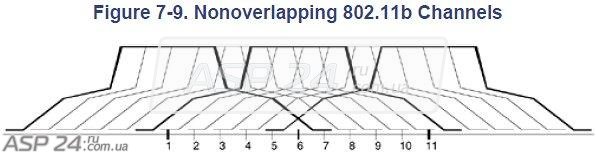

На рисунке жирным выделены 1, 6 и 11 каналы с распределением мощности по ним. Как можно видеть, перекрытие минимально.

Проживая в крупном мегаполисе в многоквартирном доме логично ожидать, что не только вы, но и соседи используют беспроводные технологии. С годами количество точек только растет, растут и взаимные наводки, создаваемые устройствами.


Поведение радиоволн



Есть несколько простых правил, которые могут быть полезны при построении беспроводных сетей:

   - чем больше длина волны, тем дальше она идет;
   - чем больше длина волны, тем лучше проходит через препятствия;
   - чем короче длина волны, тем больше она несет данных.


Поглощение



Микроволновка вещает на 2500 МГц и теоретически может забивать 13 и 14 каналы. Зеркала ухудшают качество сигнала. Большинство роутеров настроено по умолчанию на 6 канал. Следует заметить, что самые продаваемые роутеры и точки доступа работают на том же 6 канале.



Когда электромагнитные волны проходят через материал, как правило, они теряются, или ослаблены. Количество потерянной энергии будет зависеть от частоты и материалов, через которые эта частота проходит.



Для радиоволн wifi существует два основных серозных абсорбирующих материала:



1. Металл: электроны могут свободно перемещаться в металлах и могут колебаться (и таким образом поглощать энергию волны, проходящей через них).



2. Вода: молекулы воды начинают колебаться под воздействием частоты и захватывают часть энергии волн.



На практике, беспроводных сетей, мы рассматриваем металл и воду, как серьезный амортизатор волн. Когда мы говорим о воде, мы должны помнить, что она находится в разных формах: дождь, туман, пар и низкие облака; и все это влияет на радиоволны. Они имеют большое влияние и можно получить падения сигнала в несколько раз.



Есть и другие материалы, которые имеют более сложный эффект на поглощение излучения.



Деревья и кусты: объем поглощения зависит от того, сколько воды содержится в их структуре. Старое сухое дерево более или менее прозрачно.



Пластмассы и подобные материалы, как правило, не поглощают много энергии, но это зависит от частоты и типа материала. Перед созданием пластиковых компонентов (например, защита от внешнего климата устройств для радио и антенн), самый простой способ проверить материал на поглощение радиоволн - положить его в микроволновку на несколько минут. Если материал нагрелся, значит, он не подходит для использования.



Наши рекомендации при инсталляциях



В помещении:



1. Обратите внимание на угол между точками доступа (абонентами сети) и протяженными препятствиями. Стена толщиной 0,5 м при угле в 45° для радиоволны эквивалентна стене с толщиной 1 м. Но если излучение приходит на нее под углом в единицы градусов, ее эквивалентная толщина будет на порядок выше! Заметим, что не все программы для планирования радиосетей в помещении учитывают этот нюанс. Наиболее предпочтительный и прогнозируемый по результатам вариант, когда сигнал направляется под прямым углом к перекрытиям или стенам.



2. Строительные материалы влияют на прохождение сигнала по-разному: целиком металлические двери или алюминиевая облицовка сказываются негативно. Старайтесь также, чтобы между абонентами сети отсутствовали железобетонные препятствия.



3. Несмотря на высокую инерционность ПО мониторинга мощности сигнала, не пренебрегайте его помощью и позиционируйте антенну на лучший прием. На это время отключите все «ускорители», активируемые фирменными режимами устройств, и по возможности принудительно переведите связь на скорость 1–2 Mbps.



4. Творчески относитесь к размещению прилагаемых в комплекте многих PCI-адаптеров выносных антенн: «примагнитив» их к корпусу в неудачном месте, можно потерять до 25% дальности связи.



5. Удалите от абонентов беспроводных сетей, по крайней мере на 1–2 метра, электроприборы, генерирующие радиопомехи: мониторы, электромоторы, с особым пристрастием отнеситесь к микроволновым печам и беспроводным телефонам диапазона 2,4 GHz.



Для типового жилья обеспечение требуемого покрытия, как правило, проблемой не является. Но если вы обнаруживаете неуверенную связь в пределах квартиры, попробуйте начать свои эксперименты, расположив точку доступа посередине условной линии, соединяющей наиболее удаленные комнаты, в которых необходима беспроводная сеть.



Если данных мер окажется недостаточно, то следует рассмотреть вариант с применением комнатных всенаправленных и направленных антенн с увеличенным коэффициентом усиления.



Для ангаров, складов, залов, больших офисных помещений с малопоглощающими перегородками зачастую достаточно эффективным средством упрощения организации WLAN являются «потолочные» точки доступа, имеющие форму больших таблеток, в которых использованы антенны со специальной формой диаграммы направленности.



На улице:



Главный параметр это прямая видимость. !



Если прямой видимости нет, тогда попробуйте использовать антенны, у которых самый узкий луч, и использовать нестандартные частоты. Но при таком построении линка теория не поможет, только практика.



Станислав Науменко
